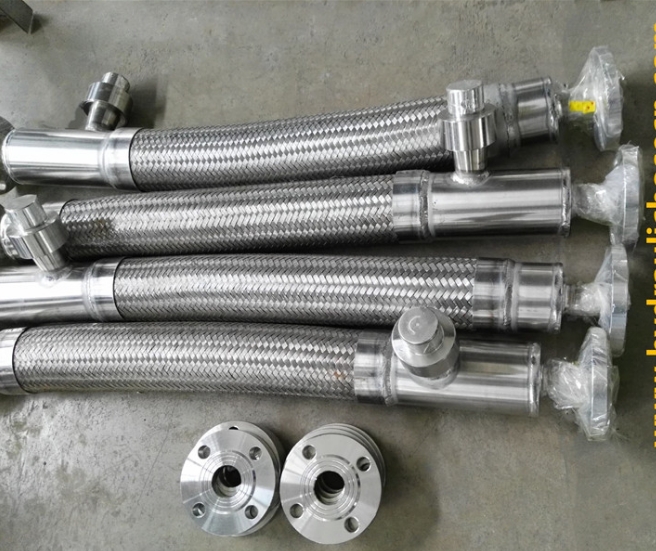

液氮真空管路是低溫真空系統的核心傳輸鏈路，廣泛應用于半導體制造、超導實驗、精密科研、生物樣本深低溫儲存等高端場景。其接頭需同時滿足-196℃超低溫耐受、高真空密封(漏率≤10?? Pa·m3/s)、低冷量損耗及結構穩定性要求，常用接頭按密封原理與結構形式可分為卡套接頭、焊接接頭、真空快速接頭、KF/CF真空法蘭接頭四大類，各類接頭均有明確適配標準與場景側重，保障真空管路系統高效、安全運行。

　　卡套接頭是液氮真空管路最通用的接頭類型，憑借安裝便捷、密封可靠、重復使用性強的優勢，適配中低壓(≤2.5MPa)、中口徑(6-25mm)真空管路。核心規格按管路外徑劃分，常見6mm、8mm、12mm、16mm、20mm五類，對應適配同規格304/316L不銹鋼真空管路，部分特殊場景可選用哈氏合金材質接頭，提升耐腐蝕與低溫韌性。結構上采用雙卡套設計，前端卡套咬合管路外壁，后端卡套壓緊密封，無需焊接即可實現高真空密封，搭配聚四氟乙烯或銅制密封墊，可有效阻斷冷量外泄與空氣滲入，避免真空度破壞。這類接頭尤其適合實驗室精密真空管路、小型液氮真空輸送支路，安裝后可通過扭矩扳手校準緊固力度，確保密封性能穩定，符合GB/T 20801低溫管道與GB/T 4982真空管路連接標準。

　　焊接接頭適用于超高真空(漏率≤10?11 Pa·m3/s)、高壓力、大流量及長距離傳輸場景，如半導體生產線液氮真空管路、大型低溫真空裝置集群連接。常見規格對應管路外徑12mm、16mm、25mm、32mm，采用氬弧焊或真空釬焊工藝與管路一體化焊接，焊縫經無損檢測確保無氣孔、裂紋，從結構上杜絕泄漏風險，是真空度要求嚴苛場景的首選。材質需與管路完全匹配，優先選用316L不銹鋼，經低溫沖擊試驗驗證，在超低溫環境下可保持機械強度，耐受反復熱脹冷縮循環。焊接接頭雖安裝后不可拆卸，但密封穩定性遠超卡套接頭，適配工作壓力≤4.0MPa的工況，廣泛應用于工業級液氮真空管路主干線，搭配真空檢漏儀定期檢測焊縫密封性，可長期維持系統真空性能。

　　真空快速接頭主打便捷接駁與真空保持，適用于頻繁拆裝、臨時接駁的液氮真空場景，如實驗設備換型、現場真空管路檢修、應急補給管路等。常見規格按口徑分為8mm、12mm、16mm，按密封結構可分為自封式與直通式，其中自封式是低溫真空工況的主流，斷開連接時兩端可自動密封，瞬間阻斷液氮泄漏與真空度流失，符合EN 13371低溫真空聯軸器標準。材質采用304L不銹鋼或鋁合金，密封件選用低溫真空專用聚四氟乙烯或鎳基合金，確保-196℃環境下密封件不老化、不脆裂，部分高端款內置真空單向閥，可防止接駁過程中空氣倒灌破壞系統真空。這類接頭無需工具即可快速插拔，適配中低真空(漏率≤10?? Pa·m3/s)工況，兼顧便捷性與密封性，是實驗室與小型真空系統的理想選擇。

　　KF/CF真空法蘭接頭適配大口徑、超高真空場景，如大型液氮真空儲罐出口、真空鍍膜設備液氮管路、高功率超導裝置低溫管路等，按法蘭類型分為KF(快裝法蘭)與CF(釬焊法蘭)兩類。KF法蘭接頭常見規格為KF16、KF25、KF40、KF50，對應公稱直徑16mm、25mm、40mm、50mm，采用快裝卡箍連接，搭配鋁制或銅制密封墊，安裝拆卸便捷，適配中高真空(漏率≤10?1? Pa·m3/s)工況，工作壓力≤1.6MPa，廣泛應用于科研與工業中端真空系統。CF法蘭接頭規格為CF16、CF35、CF63、CF100，采用螺栓緊固，密封墊選用無氧銅或鎳墊，經高溫釬焊密封，可實現超高真空(漏率≤10?12 Pa·m3/s)，適配工作壓力≤6.3MPa，耐受極端低溫與壓力沖擊，是高端超高真空液氮管路的核心接頭類型，遵循ISO 1609標準設計制造。

　　液氮真空管路接頭選型需遵循三大核心原則，兼顧真空性能與低溫適配性。一是匹配真空度等級，超高真空場景優先選CF法蘭接頭與焊接接頭，中低真空可選用卡套接頭與KF法蘭接頭;二是契合管路口徑與壓力，大口徑、高壓力工況適配CF/KF法蘭接頭，中小口徑、中低壓選用卡套或焊接接頭;三是適配使用場景，頻繁接駁選自封式真空快速接頭，固定傳輸鏈路選焊接或法蘭接頭。同時，接頭材質與密封件需同步適配，嚴禁使用普通橡膠密封件與碳鋼接頭，避免低溫老化、脆裂或泄漏，破壞系統真空與低溫傳輸性能。

　　此外，接頭安裝與運維也需符合真空低溫規范，焊接接頭需確保焊縫平整無缺陷，卡套接頭緊固力度需精準把控，法蘭接頭密封墊需定期更換，避免因安裝不當或老化導致真空度下降、液氮泄漏。部分高端接頭配備真空監測接口，可實時監測密封性能，進一步提升系統運行可靠性。

　　綜上，液氮真空管路常用接頭按場景需求覆蓋卡套、焊接、真空快速、KF/CF法蘭四大類，各類接頭均有明確規格與技術標準。科學選型、優質適配與規范運維相結合，既能保障系統高真空密封與低溫傳輸穩定，又能適配不同領域的功能需求，為液氮真空管路系統的安全高效運行提供核心支撐。
